三爪卡盤的結構

2021-06-29

　　煙臺環球機床裝備股份有限公司專業生產三爪卡盤，下面小編給大家大家介紹一下三爪卡盤的結構。

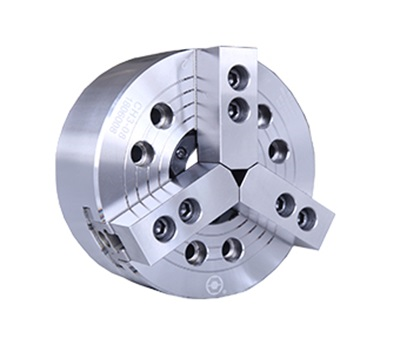

　　三爪卡盤由卡盤體、活動爪和爪驅動機構組成。三爪卡盤上的三爪導向部分下方有螺紋，與錐齒輪背面的平面螺紋相嚙合。用扳手轉動小錐齒輪穿過方孔時，碟形齒輪轉動，背面的平面螺紋帶動三個鉗口同時靠近或退出中心，從而夾緊不同直徑的工件。用于用三個鉗口代替三個反鉗口，用于安裝直徑較大的工件。
　　三爪卡盤的自定心精度為0.05-0.15毫米..三爪卡盤加工零件的精度受卡盤制造精度和使用后磨損的影響。三爪卡盤的修復三爪卡盤已經使用了很長時間。隨著卡盤的磨損，三個鉗口會張開，三個鉗口會慢慢偏離車床主軸的中心。從而增加加工零件的形狀和位置公差。
