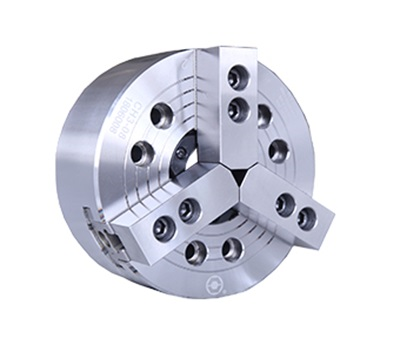

三爪卡盤的結構

2021-06-22

煙臺環球機床裝備股份有限公司專業生產三爪卡盤，下面小編個給大家介紹一下三爪卡盤的結構。


三爪卡盤由卡盤體、活動爪和爪驅動機構組成。三爪卡盤上的三爪導向部分下方有螺紋，與錐齒輪背面的平面螺紋相嚙合。三爪卡盤的自定心精度為0.05-0.15毫米..三爪卡盤加工零件的精度受卡盤制造精度和使用后磨損的影響。


修復三爪，首先要解決卡盤的磨損問題。三爪卡盤中刻度盤內圓與中心軸之間的間隙是三爪對中誤差大的主要原因之一。


首先，在三個爪的更外端擰緊一個預先準備好的圓環。鏜刀，或者安裝磨頭。先將三爪的內側穿過環進行加工，在頂部留一小塊來襯托環，然后向內移動環來加工其余部分。這樣可以保證三爪的同圓度不會形成喇叭口。(注意安裝卡盤時必須標明三爪和卡盤的位置，并標明夾箔做的方孔。使用時，也選擇使用方孔)
